Taller: Construir un 1/24 de rally paso a paso:

El chasis 2: Montar el motor anglewinder.



En el caso de esta configuración la pieza que soporta el motor es independiente. Existen 2 tipos diferentes de piezas para fijar el motor, la estándar:
31
Adecuada para chasis sin ventana y la que mayoritariamente va incluida en los kits, suele ser de acero y nos deja el motor apoyado en el plano superior del chasis.
La offset; diseñada para optimizar el rendimiento de los chasis con ventana, en pocas ocasiones va incluida en el kit, realizada comúnmente en aluminio, permite dejar el motor enrasado al plano inferior del chasis con un doble efecto, bajar el centro de gravedad y aumentar el efecto de los imanes del motor sobre la pista. Su eficacia es mas evidente en sucio.
32
Naturalmente para este paso necesitaremos un motor y un piñón.
Motores slot, izquierda caja larga, derecha caja corta
P4180004

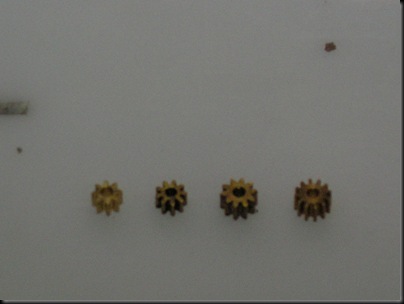

Piñones, de izquierda a derecha: 8, 9, 10 y 11 dientes
P4180007
Mismos dientes pero diferente forma, el de arriba se denomina recto y se puede montar en cualquier circunstancia, el de abajo es cónico y es especifico para montar con motor en ángulo.
P4180008

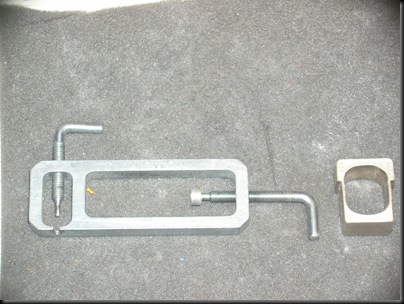

Para montar el piñón necesitamos una herramienta especifica, en mi caso dispongo de una de la marca Ninco con una doble función, montar y desmontar piñones.
P4180012
Primero colocamos el motor en la pieza que sirve de centrador.
P4180015

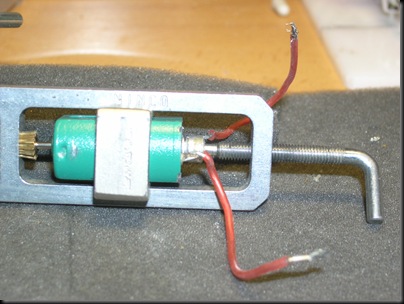

Introducimos el motor en la herramienta.
P4180016

Apuntamos el piñón en el eje del motor.
P4180017
Giramos el eje roscado de la herramienta. Hasta que el piñón haga tope no notaremos resistencia, después si, pero ojo, si notamos que ofrece mucha resistencia o se queda clavado es por que el eje no entra en el agujero correspondiente, si forzamos podemos dañar el eje del motor y dejarlo inservible.
P4180018
Por este pequeño agujero debe pasar el eje del motor.
P4180020
Es conveniente dejar el margen suficiente por si en el futuro necesitamos desmontar el piñón.
P4180019
Antes de elegir el motor debéis consultar el reglamento, no sea que la categoría en la que queráis participar tenga alguna limitación respecto a este componente. Este proceso es común en cualquier configuración de chasis.
Con el motor listo pasamos a montar el soporte.
33

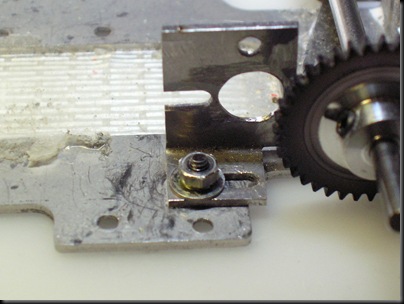

Usamos un tornillo mediano, arandela, grower y tuerca. En un primer momento lo dejamos sin apretar del todo.
34
Colocamos el motor y lo fijamos con un tornillo allen. Una vez apretado giraremos el motor con nuestros dedos, si notamos roces o bloqueo hay muchas probabilidades de que se deba a que el tornillo entra demasiado en el motor e interfiere con el bobinado, en tal caso lo sustituiremos por otro mas corto. En el soporte estándar basta con uno de longitud corta, los offset, al ser mas gruesos, admiten el medio.
35
Llegamos a uno de los momentos clave, el ajuste corona/piñón, un montaje defectuoso nos lleva a 2 resultado problemáticos:
1- El piñón presiona demasiado la corona y al engranaje le cuesta girar. Como resultado el motor pierde fuerza al tener que vencer esa resistencia y, además, con el tiempo se producirá un desgaste prematuro de la corona.
2- Si por el contrario dejamos demasiada separación puede llegar al saltar algún diente, lo que se traduce en un funcionamiento irregular y, a la larga, en rotura de la corona.

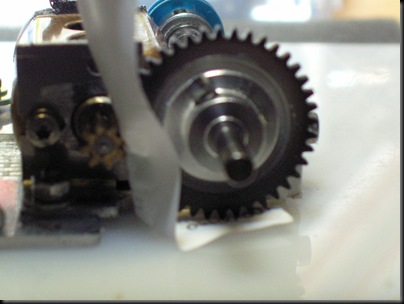

Para evitar estos problemas existe el truco del “papel”. Intercalamos entre la corona y el piñón un trozo de papel. Por mi experiencia el papel térmico que nos dan como recibo al pagar con tarjeta es perfecto para el caso.
36
A continuación desplazamos el conjunto soporte/motor hasta que el piñón presione a la corona, apretamos a tope el tornillo de fijación del soporte y giramos el eje de las ruedas para extraer el papel.
El ultimo paso de este proceso consiste en montar el tope de motor en el lado contrario del piñón.
Tope soporte estándar
P3150047 P3150048
Tope soporte offset.
 image image
En las siguientes imágenes podéis observar la diferencia entre un soporte estándar y un offset.
Estándar
P4180021 P4180013
Offset
P4180022 P4180023



Próximo post de esta serie

Puente trasero in line:
